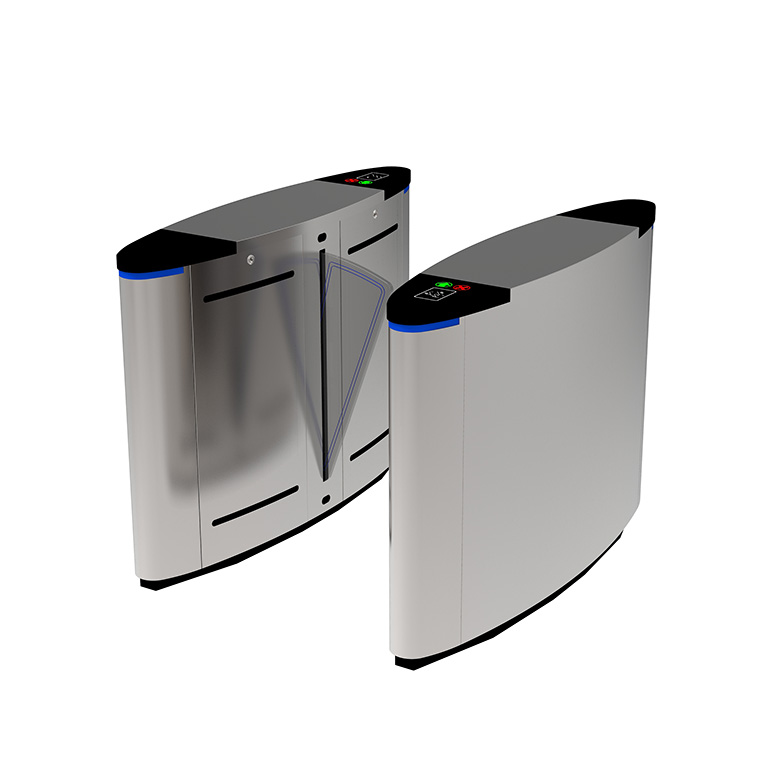

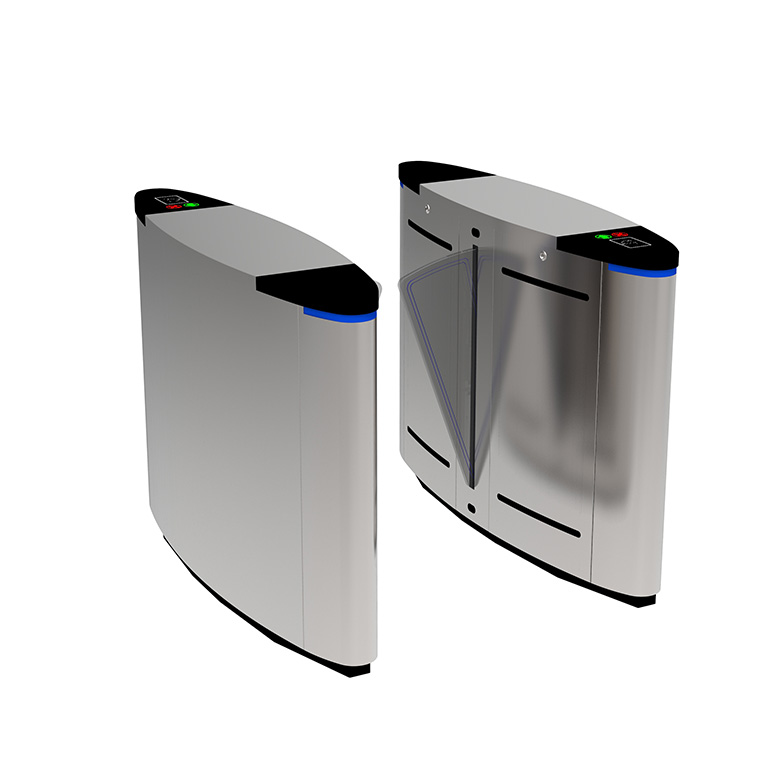

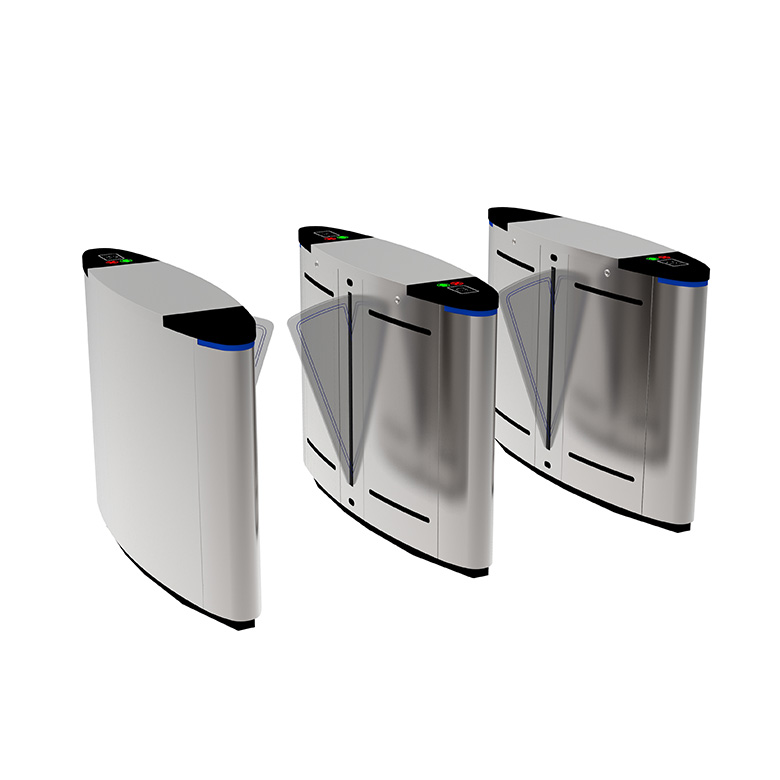

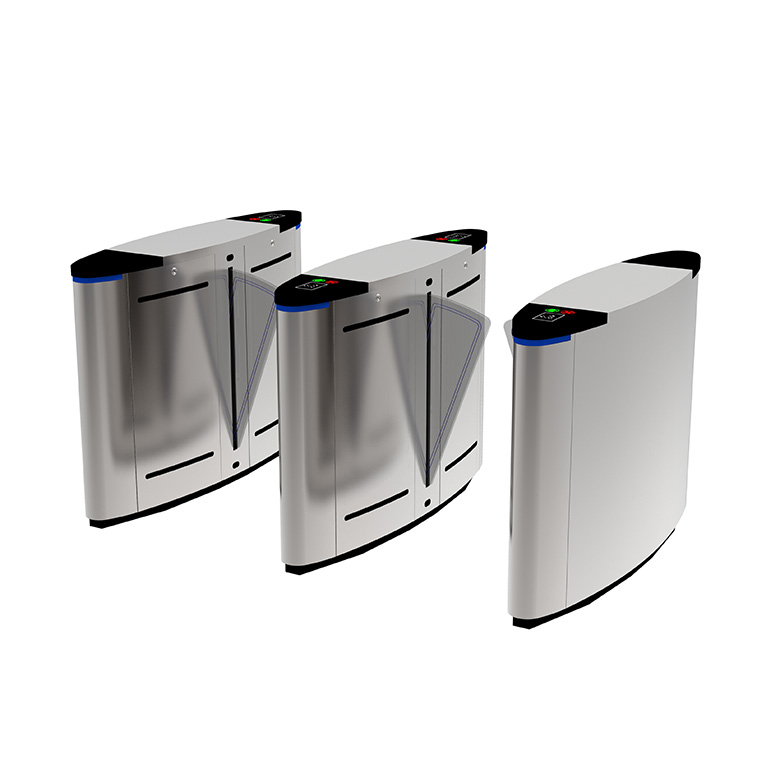

功能概述

本通道闸是本公司自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、 线路板控制、LED 灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即可完 成对通道通行的智能化控制与管理。

整个产品机架采用不锈钢激光切割，数控折弯成型，造型美观大方，且系统对外采用标准的 快速插拔电子接口，可集成各种读写装置等，可方便的将条码、二维码、ID 卡、IC 卡等读写设备 集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了 满足消防通道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组 织人员疏散。

功能及特点

1. 具有零位自检功能，方便用户维护及使用；

2. 非法进入有报警提示功能；

3. 防冲功能，在没有接收功能开闸信号，伸缩挡板自动锁死；

4. 红外防夹功能，在伸缩挡板复位的过程中红外检测到人在通道中，挡板会自动回到打开状态；

5. 具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；

6. 统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；

7. 整个系统运行平稳、噪音小

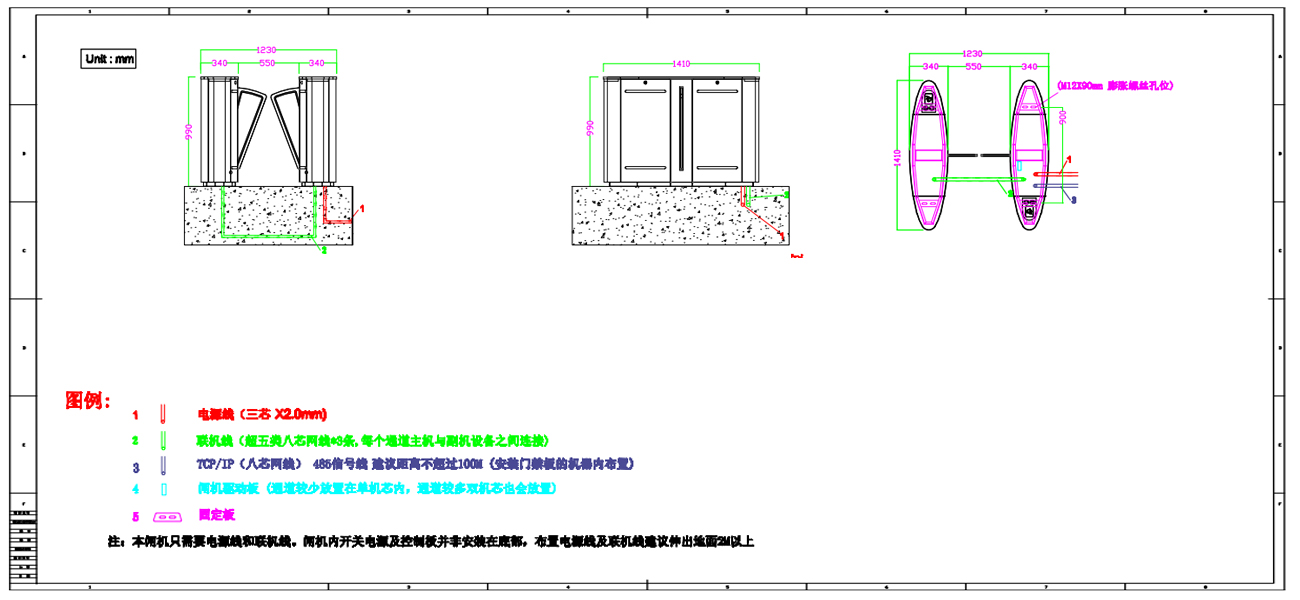

Q203A 翼闸布线图

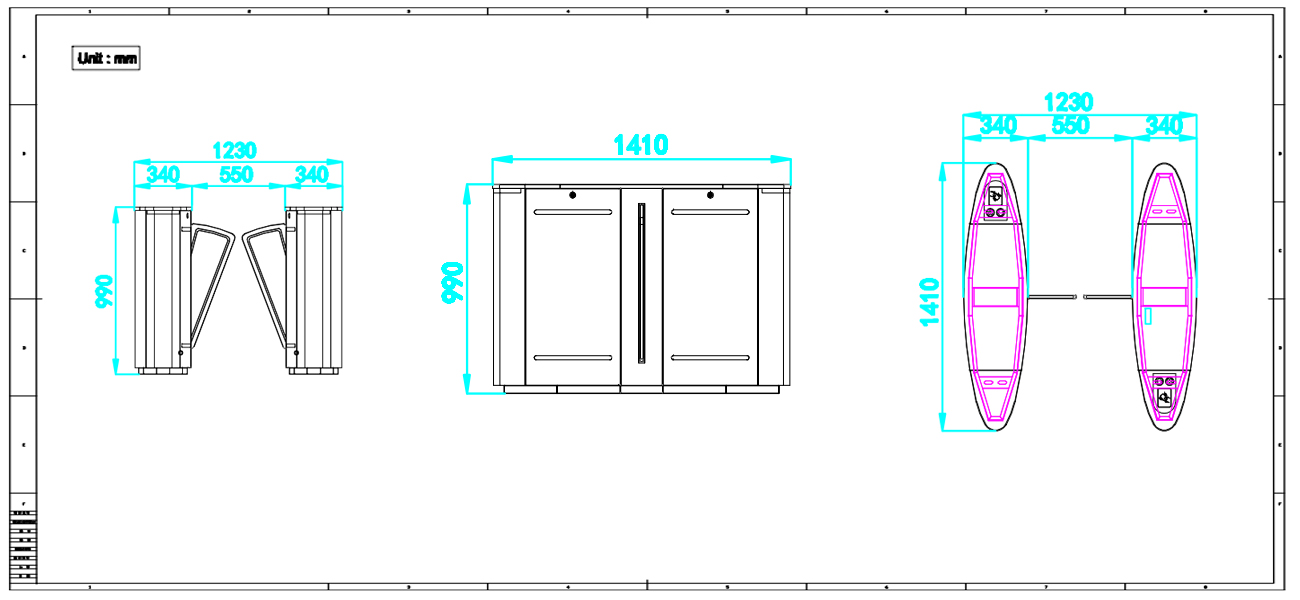

Q203A 翼闸尺寸图

1. 产品结构主要由机械系统和电控系统两大部分组成。

2. 机械系统结构：机箱作为载体其上安装有读写器、LED 灯条、红外对射感应等；机芯组成主 要有电机、机架、传动轴、闸门等；

3. 电控系统主要组成有：控制板、电机、限位开关、红外传感器、LED 灯条、空气开关、电源、 报警器等；

4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；

5. 控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和 处理后，再向 LED 指示灯、电机发出执行命令；

6. 限位开关：控制闸门转动的位置；

7. 红外传感器：检测行人位置和起到安全保护作用；

8. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；

系统工作原理

1. 打开电源，5 秒后系统进入工作状态；

2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；

3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信号，使灯光转为绿色通行标志，电机运转 ，限位开关感应到感应片，给出到位信号，电机停 止转动；

4. 电机转动一定角度，闸门打开（常开模式时，电机不动作），允许行人通过；

5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控 板发出信号，直至行人完全通过通道；

6. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭 模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡 方允许通行；
