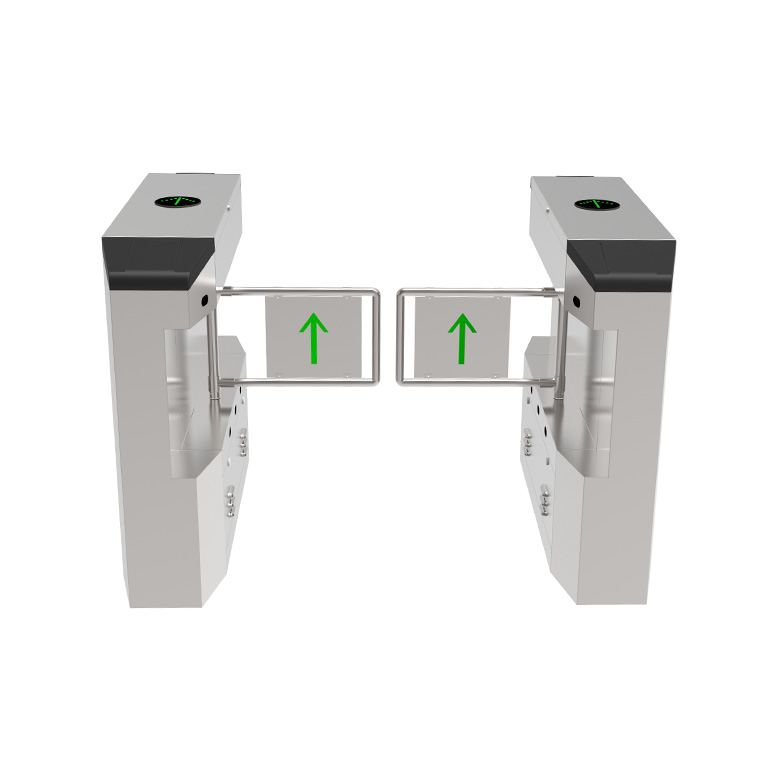

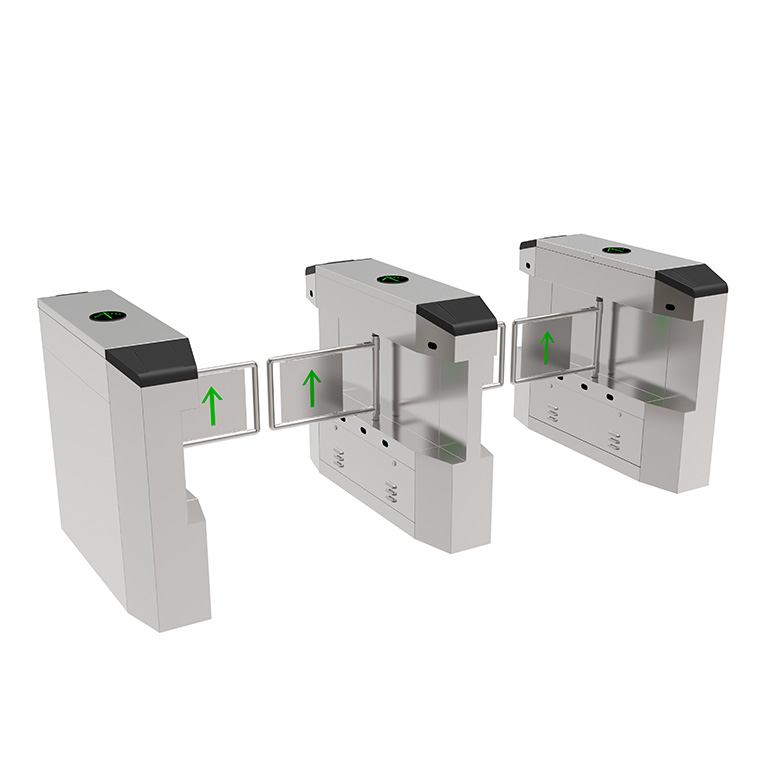

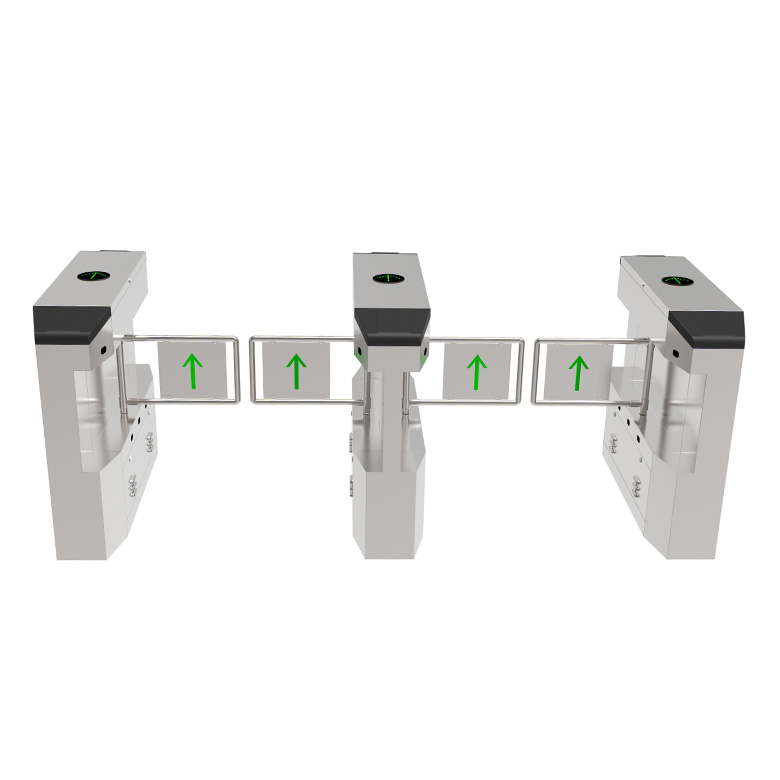

功能概述

本通道闸是本公司自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、 线路板控制、LED 灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即可完 成对通道通行的智能化控制与管理。

整个产品机架采用不锈钢激光切割，数控折弯成型，侧柱采用开模 PC 材质立柱胶壳，造型 简洁美观，集成各类读卡器、指纹等，可方便的将 ID 卡、IC 卡等读写设备集成在本设备上，从 而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求， 在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。

功能及特点

1. 具有故障自检和报警提示功能，方便用户维护及使用；

2. 可设置双向刷卡，进刷卡出感应开门等多种通行模式；

3. 防冲功能，在没有接收到开闸信号时，闸门自动锁死；

4. 非法闯入、尾随声光报警；

5. 红外防夹功能，在闸门复位的过程中红外检测到人在通道中，闸门会自动回到打开状态；

6. 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的 权限，复位时间为 5S～25S 可调(默认时间为 5S)；

7. 统一标准的外接端口，可与多种门禁设备连接，并可通过管理计算机实现远程控制与管理；

8. 断电后通道自动常开(符合消防要求)，上电自动闭合；

9. 整个系统运行平稳、噪音小；

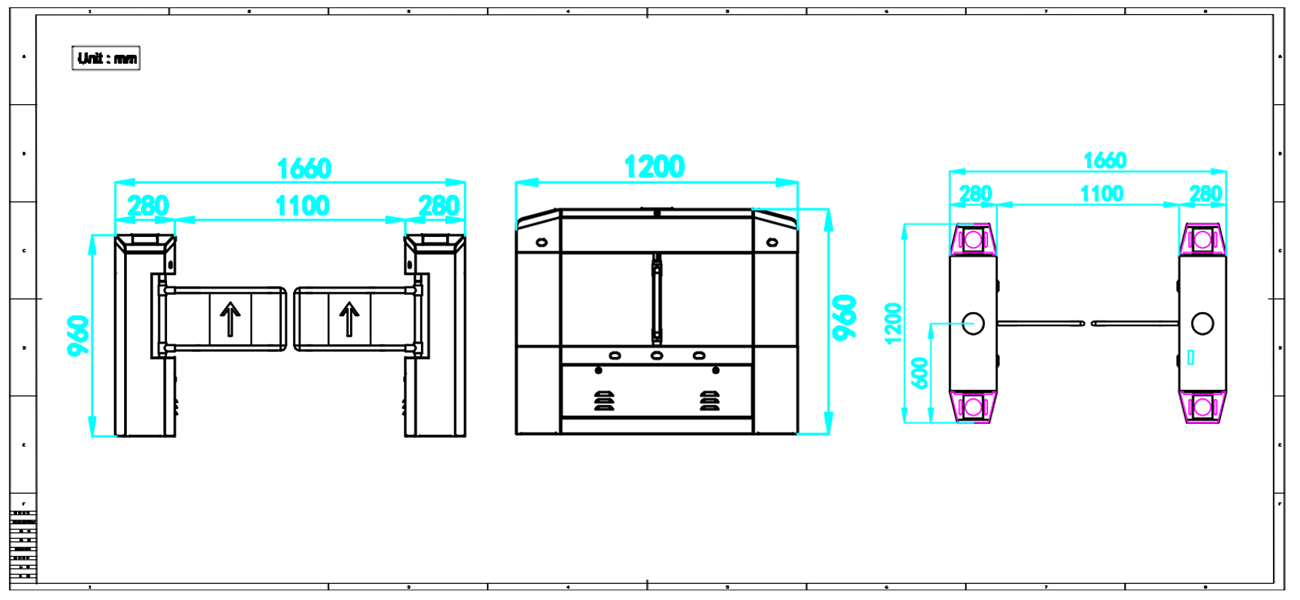

E343 摆闸尺寸图

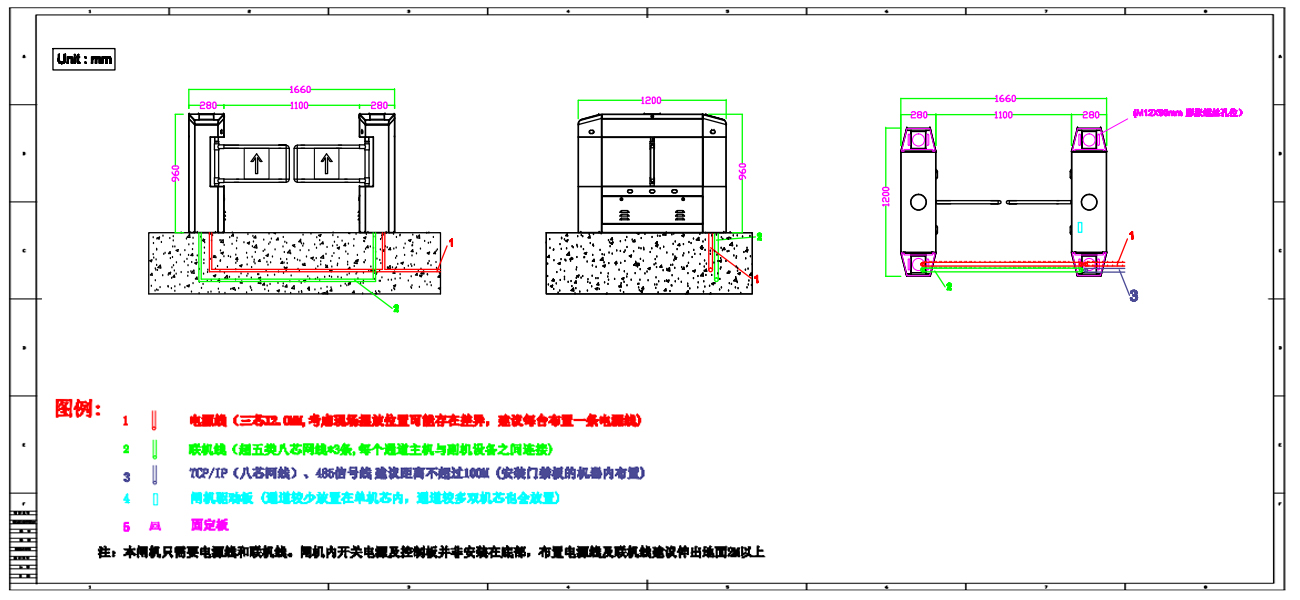

E343 摆闸布线图

1. 产品结构主要由机械系统和电控系统两大部分组成。

2. 机械系统结构：机箱作为载体，其上安装有方向指示灯、读写装置、红外线传感器等；机芯 部分主要由机芯、传动轴、闸门组成。

3. 电控系统由控制板、红外传感器、方向指示灯、限位开关、电机、开关电源、蓄电池等组成。

4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；

5. 控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和 处理后，再向方向指示灯、电机发出执行命令；

6. 限位开关：控制闸门转动的位置；

7. 红外传感器：检测行人位置和起到安全保护作用；

8. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；

系统工作原理

1. 打开电源，5 秒后系统进入工作状态；

2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；

3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信号，使方向指示灯转为绿色箭头通行标志，电机运转 ，限位开关感应到感应片，给出到位信号，电机停止转动；

4. 电机转动一定角度，闸门打开（常开模式时，电机不动作），允许行人通过；

5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控 板发出信号，直至行人完全通过通道；

6. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭 模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡 方允许通行；
