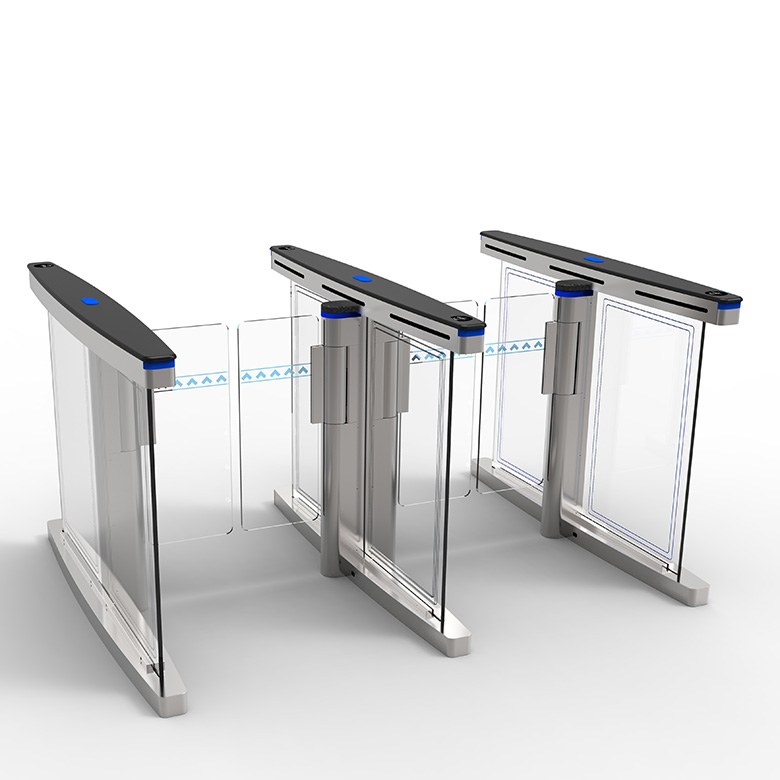

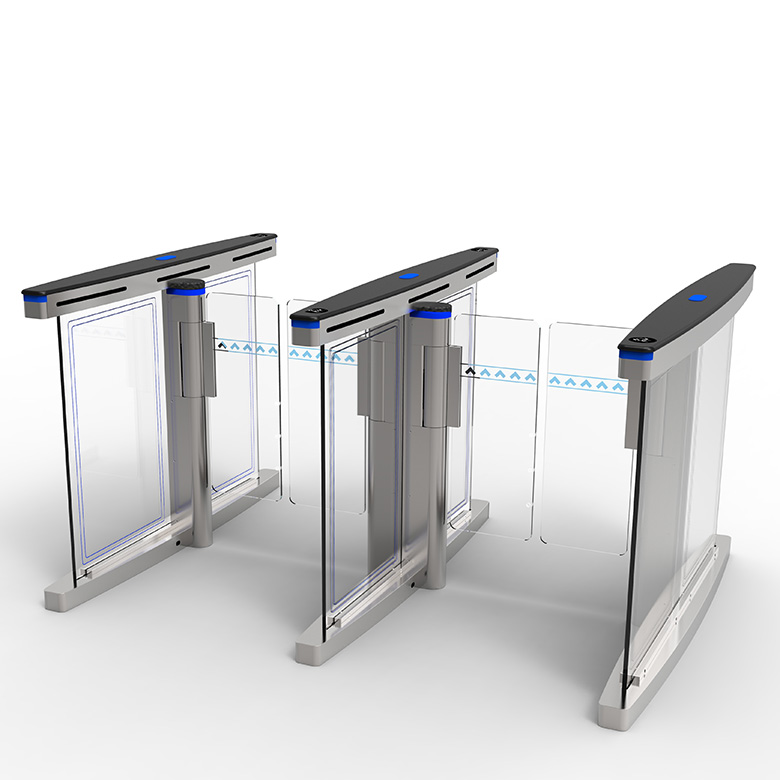

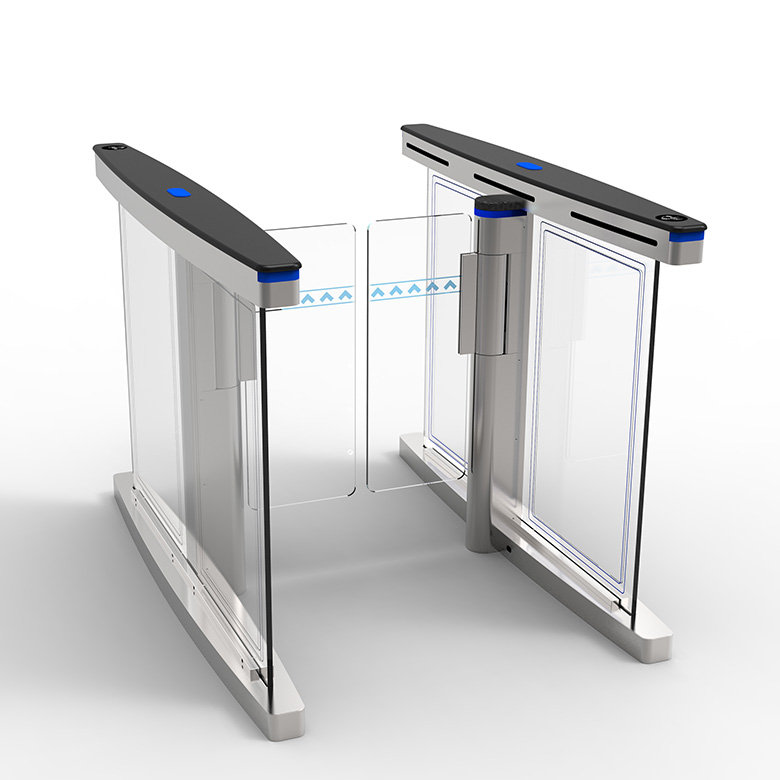

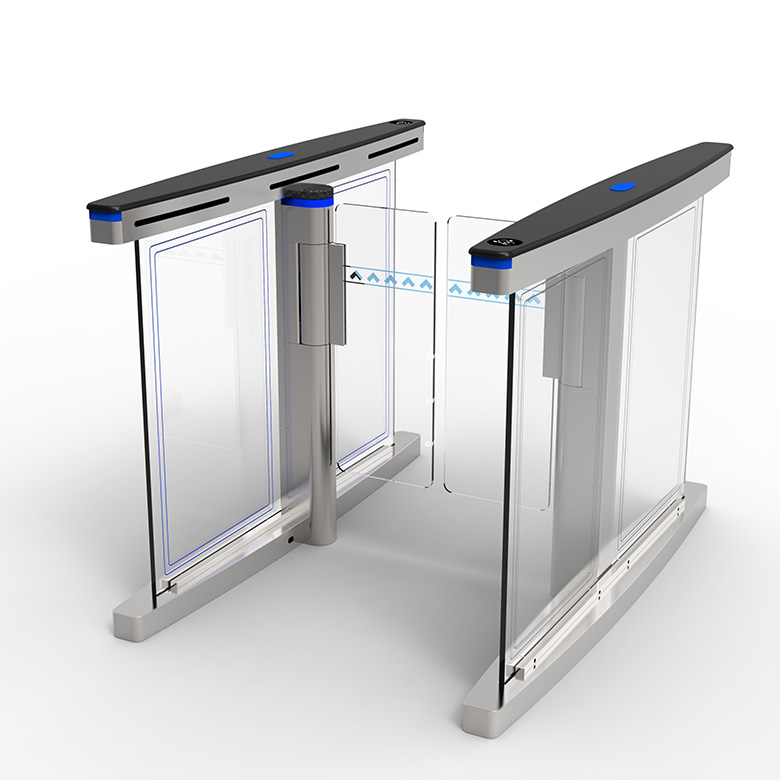

功能概述

本速通门是本公司自行开发、研制、生产的智能通道管理设备。方便且能适应高流量通行的 电动摆门, 运行快速、稳定且无噪音，有效实现出入口安全控制。该设备把精巧的机械传动、全 自动线路板控制、LED 灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即 可完成对通道通行的智能化控制与管理。

整个产品外形采用不锈钢激光切割，数控折弯成型，造型美观大方，防锈、耐用，且系统对 外采用标准的快速插拔电子接口，可方便的将磁卡、条码卡、ID 卡、IC 卡等读写设备集成在本设 备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通 道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散

功能及特点

1. 系统具备防撞功能，当有外物在未授权的状态下撞击摆杆，摆杆运动角度达到菜单设定的值 （如 2°），控制器就会启动刹车机构，阻止摆杆运动，并启动声光报警。当外力进一步增大， 刹车控制器会保护摆杆不被撞断，外力撤除后，摆杆自动归位，系统正常；

2. 系统具备角度分辨和零位自检功能，包含 500P/R 编码器，分辨精度高，这种高精度的传感 器的优势是使摆杆转动精确；

3. 非法进入有报警提示功能；

4. 防冲功能，在没有接收功能开闸信号，摆臂自动锁死；

5. 红外防夹功能，在摆臂复位的过程中红外检测到人在通道中，摆臂会自动回到打开状态；

6. 统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；

7. 系统设有过流保护装置，当负载超过某设定值（如 2.5A）,系统停止工作，以免烧坏电机等设备；

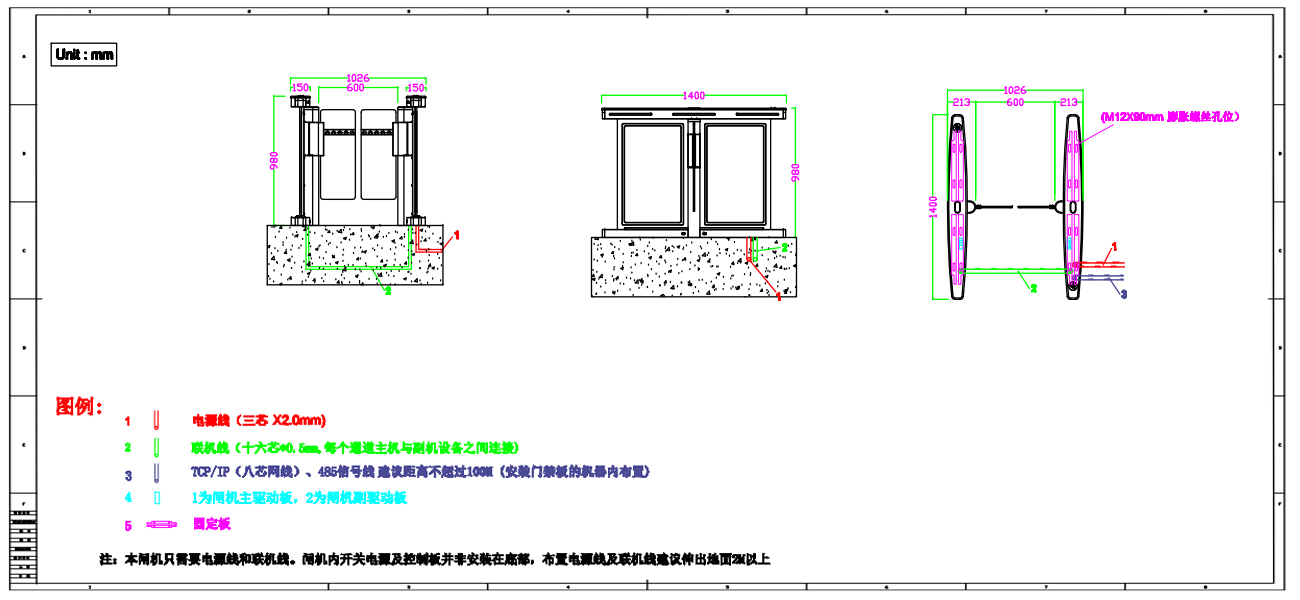

B323 高档速通门布线图

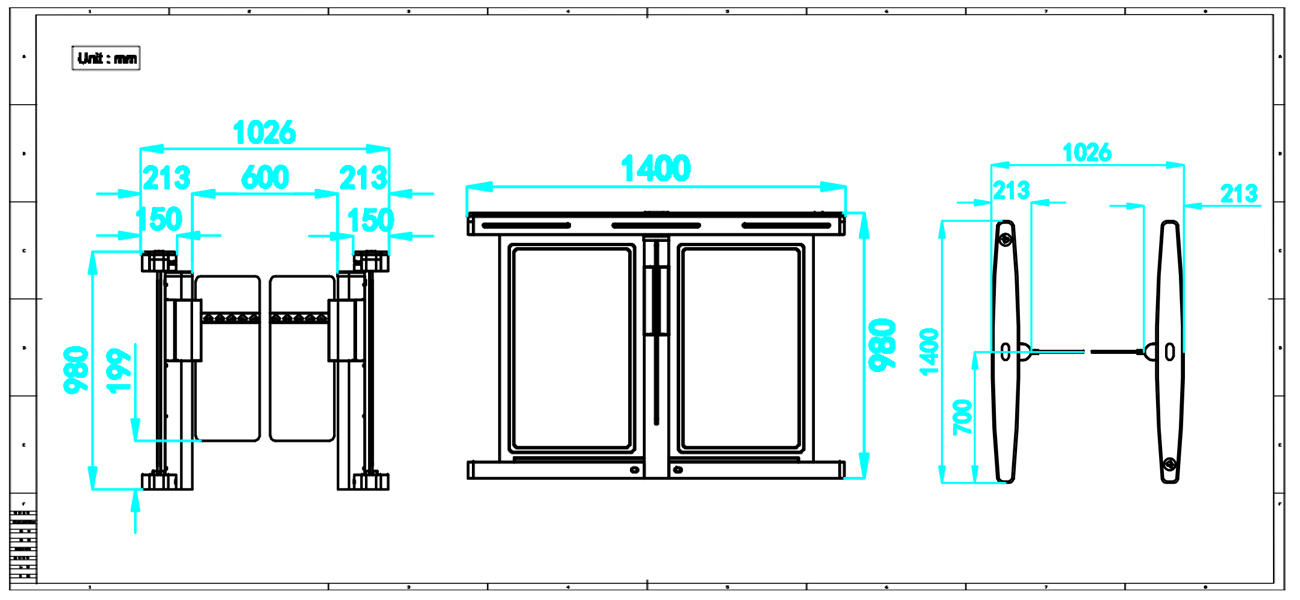

B323 高档速通门尺寸图

1. 产品结构主要由机械系统和电控系统两大部分组成。

2. 机械系统结构：机箱作为载体其上安装有读写器、LED 灯条、红外对射感应等；机芯组成主 要有电机、减速器、离合器、编码器、机架、传动轴、闸门等；

3. 电控系统主要组成有：主控板、电机、编码器、离合器、方形红外传感器、LED 灯条、空气 开关、电源、报警器等；

4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；

5. 主副控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻 断和处理后，再向 LED 指示灯、电机发出执行命令；

6. 编码器：三组方波脉有 A、B 和 Z 相，A、B 两组脉冲相位差 90°C，Z 相为零位检测。实现 电机运行开关门角度检测，检测到位后电机停止；

7. 离合器：当出现非法闯入情况，外力推动挡板一定角度时，刹车机构启动；

8. 红外传感器：检测行人位置和起到安全保护作用；

9. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；

系统工作原理

1. 打开电源，控制板开始自检，依次检测电机有无链接好，角度传感器有无准备好，主副机能 否通讯，对于故障，系统会在数码管上显示相应的故障代码。用户可以根据故障代码信息迅 速解决问题；

2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到 的信息进行判断、处理，并向主控制板发出申请通过信号；

3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信 号，电机运转 ，编码器检测运行角度，检测到位后给出信号让电机停止转动；

4. 行人通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行 人完全通过通道；

5. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭 模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡 方允许通行；

6. 若行人要强行推闸门通行，系统将自动将闸门锁死过几秒后自动解锁复位，如果行人强行推 门超过一定角度闸门将进一步锁死 只有当通道行人退出后方自动解锁复位；
